SCB11-315KVA干式變壓器

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2020-09-17 09:03:30

導讀：SCB11-315KVA 干式變壓器是各類干式變壓器中性能較優的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組

SCB11-315KVA干式變壓器是各類干式變壓器中性能較優的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組合變電站等重要場所。

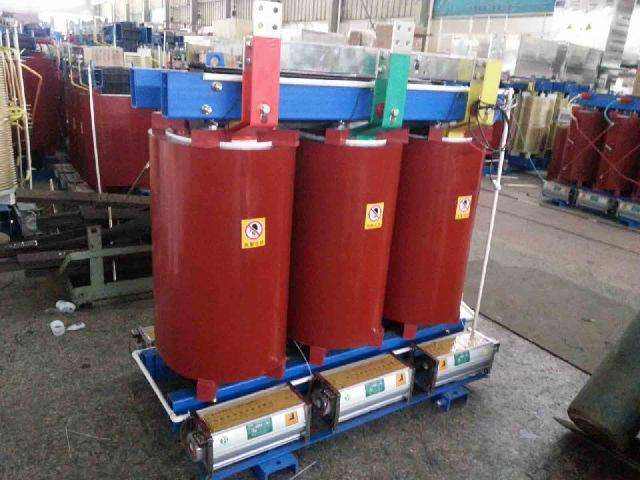

SCB11-315KVA干式變壓器的低噪聲、低損耗型樹脂澆注線圈干式變壓器。由于先進的設計、優質的材料、科學的配方、嚴格的工藝和高標準的檢測，使產品具有如下特點：

高壓線圈用銅線，低壓線圈用銅線或銅箔繞制，真空狀態下環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。

阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在相對濕度和其它惡劣環境中進行。間斷運行無須去潮處理。

抗短路、雷電沖擊水平高。

線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN).對于任何保護等級的變壓器，都可配置風冷系統(AF),以提高短時過載能力，確保安全運行。

損耗低，節電效果好，運行經濟，可免維護。

體積小，重量輕，占地空間小，安裝費用低，不須考慮排油池、防火消火設施和備用電源等。

因無火災之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。

外殼保護裝置

外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴流入，可適用于戶外運行。

溫控、溫顯

溫控系統由溫度控制器和安裝在產品**點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。

溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。

溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：

溫控：<20m

溫顯：<10m(二線制)

<100m(帶有補償導線的二線制)
