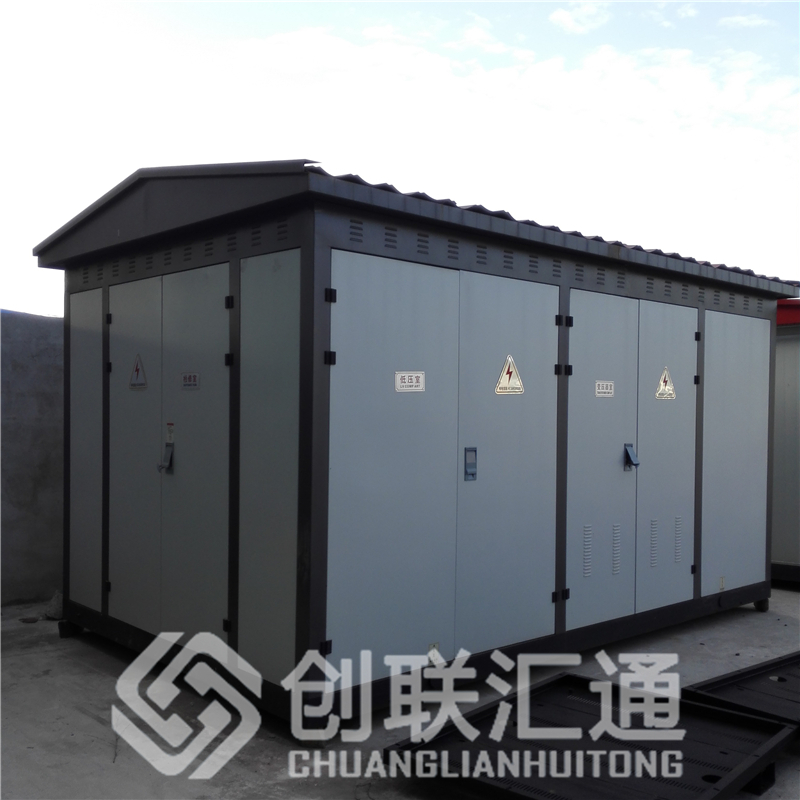

箱式變電站設計規范

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-07 15:04:41
導讀:隨著城市建設規模的擴大及對環境的考慮,過去的那種集中降壓、長距離配電以及架空電網已經不能適應現代城市的供電發展。城網改造要求高壓直接進市區,變電設備深入負荷中心,電能通過地下電纜傳輸,配電設備與周圍環境協調一致。同時因為配電設備深入到負荷中心,要求運行可靠性高,高性能(低損耗、低噪聲、高抗短路強度)

隨著城市建設規模的擴大及對環境的考慮,過去的那種集中降壓、長距離配電以及架空電網已經不能適應現代城市的供電發展。城網改造要求高壓直接進市區,變電設備深入負荷中心,電能通過地下電纜傳輸,配電設備與周圍環境協調一致。同時因為配電設備深入到負荷中心,要求運行可靠性高,高性能(低損耗、低噪聲、高抗短路強度),體積要小型化,安裝簡便,免維護。由此組合變壓器應運而生


根據國家標準《高壓/低壓預裝式變電站》(GB/T12467),箱式變電站的技術要求與設計規范如下:

   (1)額定電壓:對高壓開關設備和控制設備,按GB/T 11022。對低壓開關設備和控制開關設備,按GB/T 14048.1和GB 7251.1。

   (2)額定絕緣水平:對高壓開關設備和控制設備,按GB/T 11022;對低壓開關設備和控制設備,按GB/T 14048.1和GB 7251.1。低壓開關設備和控制設備的最低額定沖擊耐受電壓至少應為GB/T 16935.1—1997的表1中IV類過電壓的給定值。

   (3)額定頻率和相數:按GB/T 11022、GB/T 14048.1和GB 7251.1。

   (4)額定電流和溫升:額定電流按GB/T 11022和GB 7251.1。高壓開關設備和控制開關設備的溫升按GB/T 11022,低壓開關設備和控制設備的溫升,按GB 7251.1。

   (5)額定短時耐受電流:對于高壓開關設備和控制開關設備,按GB/T 11022;對低壓開關設備和控制開關設備,按GB 7251.1;對變壓器按IEC 76-5和GB 6450。

   (6)額定短路持續時間:對高壓開關設備和控制設備,按GB/T 11022;對低壓開關設備和控制設備,按GB 7251.1。

   (7)操動機構和輔助回路的額定電源電壓:對高壓開關設備和控制開關設備,按GB/T 11022;對低壓開關設備的控制設備,按GB 7251.1。

   (8)操動機構和輔助回路的額定電源頻率:對高壓開關設備和控制設備,按GB/T 11022;對低壓開關設備的控制設備,按GB 7251.1。

   (9)預裝式變電站的額定最大容量:預裝式變電站的額定最大容量是設計變電站時指定的變壓器的最大額定值。

   (10)接地:除按GB/T11022,還應符合以下規定。應提供一條連接預裝式變電站的每個元件的接地導體。接地導體的電流密度,如用銅導體,當額定短路持續時間為1s時不應超過200A/mm2,當額定短路持續時間為3s時不應超過125A/mm2;但其截面積不應小于30mm2。它的端部應有合適的接線端子,以便和裝置的接地系統連接。

   (11)輔助設備:對于預裝式變電站內的低壓裝置(例如照明、輔助電源等),適用時,按GB/T 14821.1或GB7251.1防護等級:防止人員觸及危險部件、并防止外來物體進入和水分浸入設備的保護是必需的。

   (12)主接線設計與一次設備選型預裝式變電站外殼的防護等級應不低于GB4208中的IP23D更高的防護等級可以按GB4208予以規定。
