干式變壓器安裝與調試

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-24 15:13:11
導讀:干式變壓器是指鐵心和繞組不浸漬在絕緣油中,采用自然冷卻或風冷的一種電力變壓器。作為后興起的配電設備, 已廣泛使用于工廠車間、高層建筑、商業中心、機場、碼頭、地鐵、石油平臺等場所的輸變電系統, 并可與開關柜一起組成結構緊湊的成套變電站。目前,我國干式電力變壓器大多為三相固體成型SCB、SGB、SCR 系列,其電壓

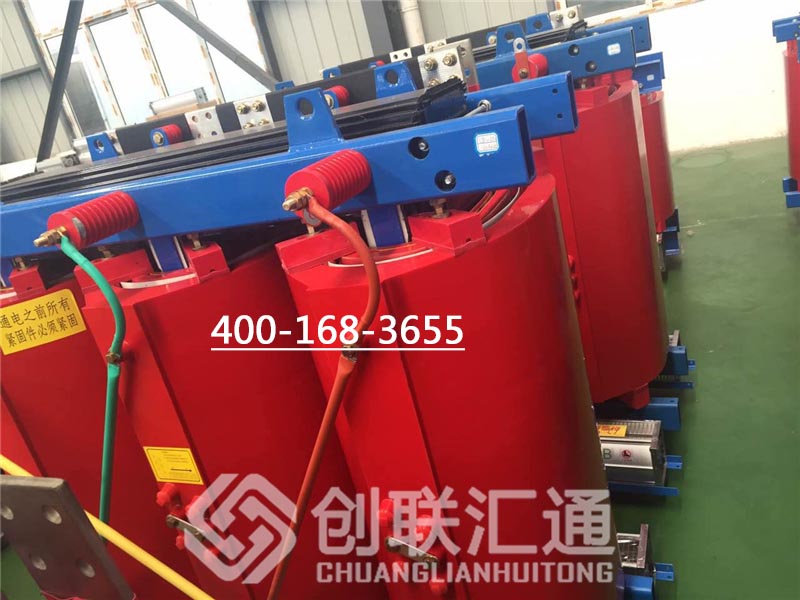

干式變壓器是指鐵心和繞組不浸漬在絕緣油中,采用自然冷卻或風冷的一種電力變壓器。作為后興起的配電設備, 已廣泛使用于工廠車間、高層建筑、商業中心、機場、碼頭、地鐵、石油平臺等場所的輸變電系統, 并可與開關柜一起組成結構緊湊的成套變電站。



目前,我國干式電力變壓器大多為三相固體成型SCB、SGB、SCR 系列,其電壓等級一般都在6-35KV 范圍內,最大容量可達3150KVA,現我們創聯匯通電氣已具備生產環氧澆注三相一體110KV級干式變壓器的能力

干式變壓器的安裝與調試

1、安裝前開箱檢查

檢查包裝是否完好,變壓器開箱后,核對變壓器銘牌數據是否符合設計要求,出廠文件是否齊全,變壓器是否完好,是否有外部損壞的跡象,零部件是否發生位移和損壞,電氣支撐件或連接線是否有損壞,最后核對備用零部件是否有損壞和短缺。

2、變壓器安裝

首先檢查變壓器的基礎檢查預埋鋼板是否水平,鋼板底下應沒有空穴現象,以保證變壓器的基礎具有良好的抗震和吸音性能,否則將使安裝后的變壓器噪聲增大。然后,用滾杠將變壓器移至安裝位置,抽掉滾杠,精確調整變壓器至設計位置就位,安裝水平度誤差符合設計要求。最后在緊靠變壓器底座的四角,即預埋鋼板上焊接四塊短槽鋼,使變壓器在使用過程中不發生位置移動。

3、變壓器接線

接線時應保證帶電體之間及帶電體對地的最小距離,特別是電纜至高壓線圈的距離。大電流低壓母線應單獨支持,不能直壓接在變壓器接線端子上,使其產生過高的機械拉力和力矩, 當電流大于1000A 時( 如本工程中使用的是2000A 低壓母線),母線和變壓器端子之間必須有一段軟連接,以補償導體的熱膨脹冷縮,并隔離母線和變壓器的振動。各接線處的電氣連接處必須保持必要的接觸壓力,應使用彈性元件( 比如碟型塑圈或彈簧墊圈),在緊固連接螺栓時,應使用扭矩扳手,

4、變壓器接地

變壓器的接地點在低壓側的底座上,并引出一個專用接地螺栓,上面標有接地標識,變壓器的接地必須通過此點可靠地接入保護接地系統。變壓器有外殼時,該外殼應與接地系統可靠相連,低壓側采用三相四線制時,中性線應與接地系統可靠相連。


5、變壓器運行前檢查

檢查所有緊固件是否有松動現象,電氣連接是否正確可靠,帶電體間和帶電體對地的絕緣距離是否符合規定,變壓器附近應無異物,線圈表面應清理干凈。

6、變壓器運行前的調試

(1)檢查變壓器的變比和連接組別,測量高低壓繞組的直流電阻,將結果與廠家提供的出廠試驗數據相比較。

(2)檢查線圈間及線圈對地的絕緣電阻, 若絕緣電阻明顯低于設備出廠測量數據,則表明變壓器受潮。當絕緣電阻低于1000Ω/V( 運行電壓) 時,則變壓器必須進行干燥處理。

(3)耐壓試驗的試驗電壓應符合規定,做低壓耐壓試驗時,溫度傳感器TP100 應取出,試驗結束后,及時將傳感器歸位。

(4)當變壓器裝有風扇時,應將風扇通電運轉并確保其運行正常。

7、試運行

變壓器經過投入運行前的認真檢查后,便可通電試運行。試運行期間,必須特別注意檢查以下各點。有無異常聲響、噪聲和振動。有無焦臭味等異常氣味。有無因局部過熱造成變色。通風換氣是否良好。此外,還應該注意以下幾點。

第一,干式變壓器雖然耐潮性強,但由于它一般為敞開式結構,還是容易受潮的,尤其是我國生產的干式變壓器絕緣水平較低( 較低絕緣等級)。因此,干式變壓器在相對濕度70% 以下運行才能獲得較高的可靠性。干式變壓器也應避免長期停運,以免嚴重受潮。當絕緣電阻值低于1000/V( 運行電壓) 時,說明變壓器嚴重受潮,應停止試運行。

第二,發電站升壓用的干式變壓器不同于油浸式變壓器,禁止低壓側開路運行,以免因電網側發生過電壓或線路受到雷擊,導致傳遞過電壓而將干式變壓器絕緣擊穿。為了防止傳遞過電壓危害,在干式變壓器電壓母線側應加裝一組過電壓保護避雷器( 如Y5CS 氧化鋅避雷器)。
