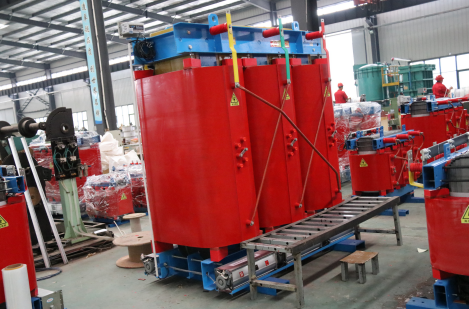

干式電力變壓器鐵芯的設計要求

　　(1)結構：該鐵心鐵軛、心柱截面均為橢圓，相應的線圈、鐵軛絕緣等也為橢圓狀，這樣干式電力變壓器器身布置比較緊湊。主級片寬度過小的話，鐵心拉螺桿對高壓線圈的距離無法滿足絕緣的要求，同時，外殼到線圈的距離也無法滿足高低壓引線的引出。主級片寬度過大的話，中間間距會增大，鐵心的重量和空運會消耗。

　　(2)工藝：橢圓截面鐵心變壓器生產工藝的較大難點在線圈，線圈繞制之后短軸方向會變大，長軸方向會縮小，線圈長、短軸之比越大，繞制后的變化就越大。從這一點來看，減小線圈長度、短軸之比，即增大鐵心的主臺階片寬度，同樣會引起中間距離的增大?？梢钥闯?，線圈生產水平的高低直接影響到橢圓截面干式電力變壓器的設計成本。

　　(3)經濟性:在滿足結構、工藝的前提下，盡量降低薄板寬度，減小鐵芯中間距離，降低芯重量，不改變無負荷損失的大小，減小芯的有效截面積，進一步減少硅鋼板的使用量，盡量不增加導線重量、負荷損失。

　　確定了鐵心截面后，可進行電磁計算。干式變壓器橢圓形線圈的抗短路能力比圓形線圈差，但可以通過設計低壓箔線圈、成型固化高低壓線圈、加強薄弱環節等來提高抗短路能力。在考慮橢圓截面鐵心變壓器的特殊性的同時，盡量采用傳統變壓器的成熟結構和技術，保持傳統變壓器的可靠性。

　　以上就是關于干式電力變壓器鐵芯的設計要求有哪些的知識詳解，希望大家閱讀了這篇文章之后能夠?qū)Υ蠹矣兴鶐椭?/span>
